Schutz von Mensch und Maschine bei automatisierter Schraubkappenmontage
StrukturdämpferTUBUS TR-H

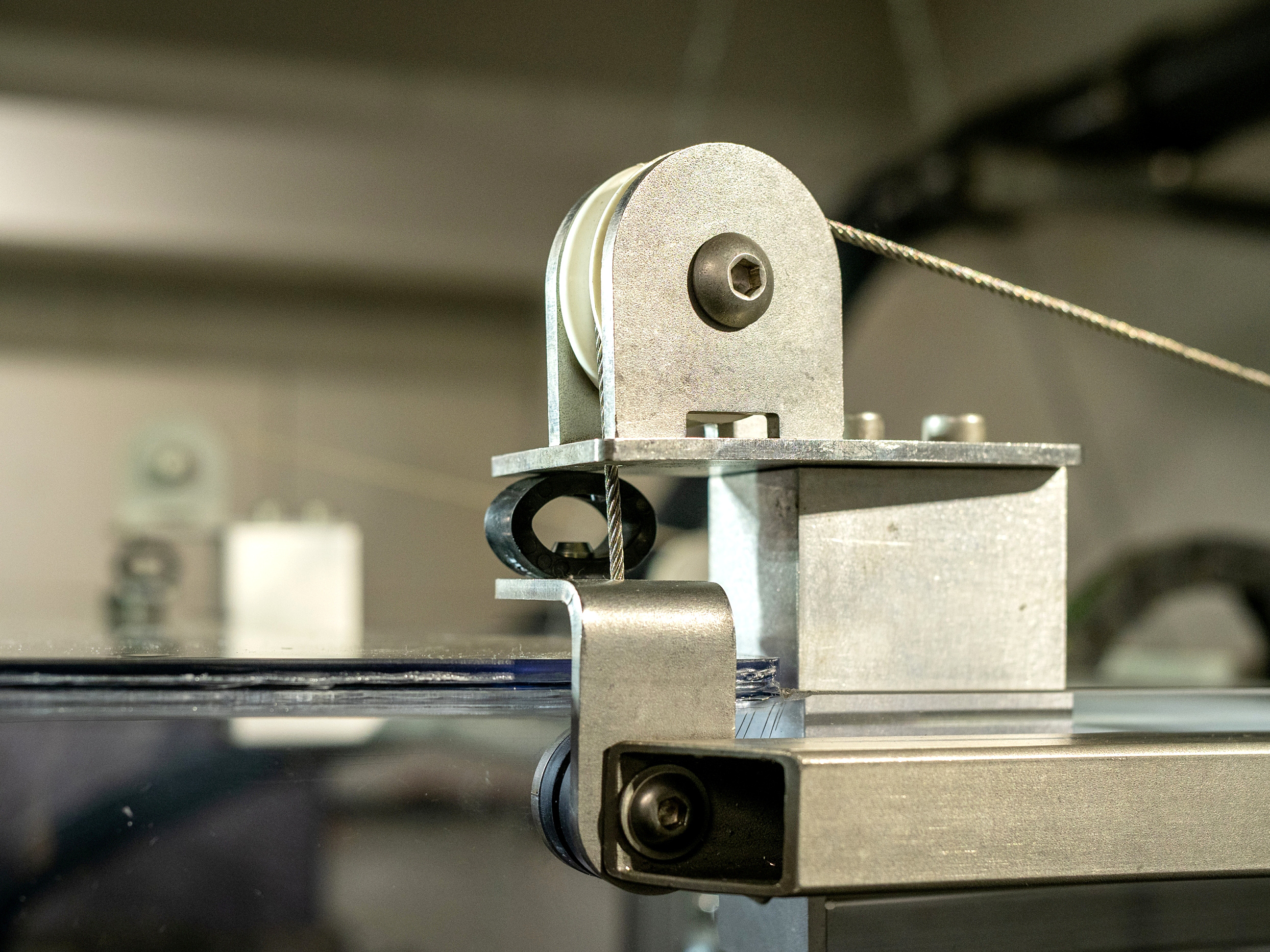

Als Anschlagdämpfer für den Schutzhaubenmechanismus fungierender TUBUS-Strukturdämpfer im Detail
Copyright:
Metallatelier GmbH, Deggenhausen, Deutschland
Strukturdämpfer TUBUS TR-H
Copyright:
ACE Stoßdämpfer GmbH, Langenfeld, Deutschland
Als Anschlagdämpfer für den Schutzhaubenmechanismus fungierender TUBUS-Strukturdämpfer im Detail
Copyright: Metallatelier GmbH, Deggenhausen, Deutschland
Mehr Sicherheit und Bedienkomfort mit Strukturdämpfern von ACE
Der Universalverschrauber der Metallatelier GmbH dient dem automatischen Kappenverschluss verschiedener Flaschen und Größen beim Abfüllen von Desinfektionsmitteln. Für den Schutz der beweglichen Verschraubereinheit samt Haube suchten die Konstrukteure stromlos funktionierende, preiswerte Anschlagdämpfer. Sie entschieden sich für unsere Strukturdämpfer vom Typ TR30-15H, weil sie bereits mit unseren hydraulischen Dämpfern sehr gute Erfahrungen gemacht hatten.
