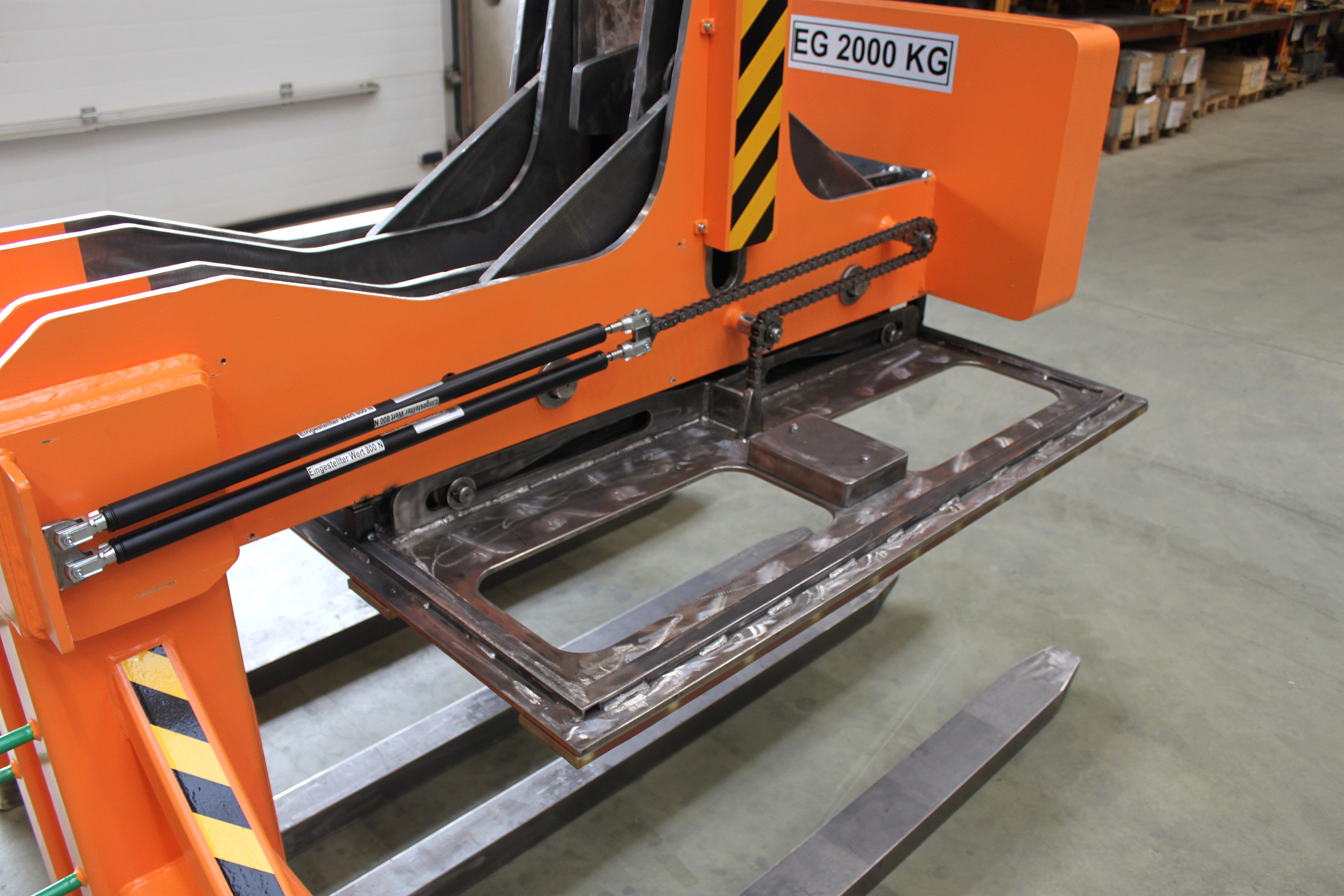

Für optimales Heben und Senken des Platinengreifer-Tisches: Die Industrie-Gaszugfedern des Typs GZ-28-600-DD-1200N wurden von den Konstrukteuren im Testbetrieb über das außen am Korpus leicht zugängliche Ventil auf den Schlusswert von je 800 N eingestellt
Copyright: Nordgreif GmbH, 22869 Schenefeld / Hamburg, Deutschland
Intralogistik, Produktionstechnik, Flurfördertechnik
Platinengreifer durch Industrie-Gaszugfedern, Ventiltechnik und Vor-Ort-Service perfekt entlastet

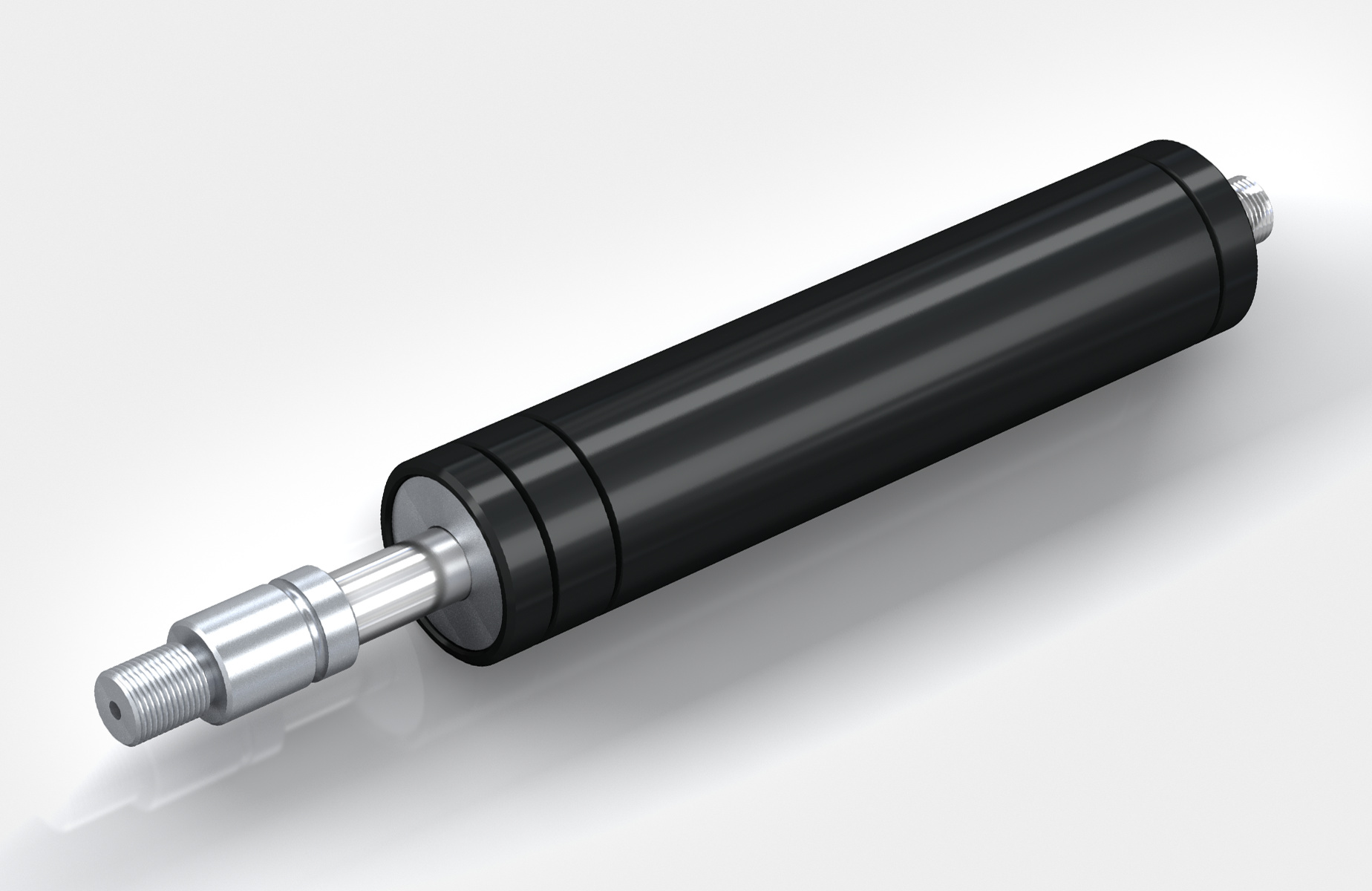

Für eine neue Generation von für den Transport tonnenschwerer Blechplatinen bestimmter Greifer orderte die Nordgreif GmbH Industrie-Gaszugfedern. Im Testbetrieb erwiesen sich die für die Konstruktion benötigten Zugkräfte wegen Umlenkrollen und variierender Gewichtsverhältnisse beim Senken und Heben der bis 8 t schweren Lasten als überdimensioniert. Dank der Ventiltechnik unserer Gaszug- und Gasdruckfedern sowie des Know-hows unseres Vertriebsingenieurs vor Ort wurde erfolgreich Abhilfe geschaffen.
Kleinstoßdämpfer - MC150 bis MC600
Geschwindigkeitsoptimierte Paket-Sortieranlagen
Für eine besonders platzsparende Konstruktion ihrer neuartigen Split Tray Sorter hat das niederländische Unternehmen Equinox MHE die Kurvenradien reduziert. Zum Aufrechterhalten des hohen Tempos in den Kurven kommen die ACE Kleinstoßdämpfer MC150 zum Einsatz.<br/>Im Dauerbetrieb haben sich diese selbsteinstellenden, wartungsfreien Typen nach Tests als ideale Verzögerer erwiesen. Denn neben dem zuverlässigen Bremsen schneller Bewegungen in Kurven zeichnen sich die Kleinstoßdämpfer aus der Produktfamilie MC150 bis MC600 dank der einzigartigen Rollmembrantechnik von ACE durch höchste Standzeiten von bis zu 25 Millionen Lastwechseln aus.
Strukturdämpfer - TUBUS TA
Sicherheitsdämpfung für die Lademechanik von Drehmaschinen
ACE Strukturdämpfer schützen den integrierten Lader einer innovativen Drehmaschine. Für die Herstellung von Wellen für die Automobil- oder Zulieferindustrie kommen oben am internen Lader TUBUS Strukturdämpfer von ACE zum Einsatz. Sie schützen die Installation, falls der Antrieb durch einen Steuerungs- oder Bedienungsfehler über die Endlage hinausfährt. Die TA98-40 überzeugten die Entwickler auch wegen ihrer langen Lebensdauer. Im Not-Stopp-Fall absorbieren die Dämpfer bis zu 73 % der Energie.
Strukturdämpfer - TUBUS TR
Endlagendämpfung für Hydraulikzylinder in Prüfanlagen
Bei einer Prüfanlage für Fahrzeugtanks werden die Prüflinge durch einen Haltearm aus dem Wasser gezogen. Ein Hydraulikzylinder führt die Schwenkbewegung aus und wird in der Endlage durch zwei TUBUS Strukturdämpfer TR85-50 gedämpft. Auch wenn diese Arbeit von anderen Dämpfungslösungen übernommen werden könnte, so spricht doch die Energiebilanz eindeutig für Strukturdämpfer: sie sind preiswert, platzsparend, leckagefrei durch Feststoff und für die Funktion unter Wasser im Tauchbecken geeignet.
Strukturdämpfer - TUBUS TA
Strukturdämpfer und Kompaktschieber: Blechbearbeitung bis 1 Mio. Hübe
Für das Formen, Abkanten, Lochen und Schneiden von Stahlblechen wollte die voestalpine Camtec GmbH neue Kompaktschieber realisieren, die Standzeiten jenseits von 1 Million Hüben erreichen. Gesucht wurden kompakte Dämpfer, die in das Werkzeug integriert als Endanschlag größtmögliche Kräfte aufnehmen. Nach einem Beratungs- und Bemusterungsprozess fiel die Wahl auf ACE TUBUS Strukturdämpfer.
Strukturdämpfer - TUBUS TR-H
Schutz von Mensch und Maschine bei automatisierter Schraubkappenmontage
Der Universalverschrauber der Metallatelier GmbH dient dem automatischen Kappenverschluss verschiedener Flaschen und Größen beim Abfüllen von Desinfektionsmitteln. Für den Schutz der beweglichen Verschraubereinheit samt Haube suchten die Konstrukteure stromlos funktionierende, preiswerte Anschlagdämpfer. Sie entschieden sich für unsere Strukturdämpfer vom Typ TR30-15H, weil sie bereits mit unseren hydraulischen Dämpfern sehr gute Erfahrungen gemacht hatten.
Industriestoßdämpfer - MA/ML33 bis MA/ML64
Mechanische Sicherung von Antriebseinheiten
Das GSI Helmholtzzentrum für Schwerionenforschung in Darmstadt betreibt eine weltweit einmalige Beschleunigeranlage für Ionen. Mit dem Beschleunigerzentrum FAIR entsteht dort eines der global größten Forschungsvorhaben, mit dem Materie im Labor erzeugt und erforscht werden soll, wie sie sonst nur im Universum vorkommt. Für den Collector-Ring, der dem Speichern und Kühlen der Ionen dient, suchten die GSI-Ingenieure stromlos arbeitende Komponenten und einen mechanischen Schutz für die mit starken Linearmotoren ausgestatteten Antriebseinheiten. Bei ACE wurden sie von A bis Z fündig.
Kleinstoßdämpfer - MC150 bis MC600
Taktraten erhöhen und Ausfallzeiten verringern bei automatisierter Schraubkappenmontage
Ein Kunde der Metallatelier GmbH benötigte während der Corona-Pandemie eine Sondermaschine für das automatische Verschließen von Flaschen. Das Unternehmen optimierte dafür eine bewährte Konstruktion. Dies auch, weil sich die Konstrukteure bei der Endlagendämpfung und Begrenzung der Kontaktrollengreifbewegung für unsere Kleinstoßdämpfer entschieden. Unten bremsen zwei MC150EUM den Pneumatikschlitten, dienen in der Endlage als Begrenzung der Schließbewegung und bei einer Havarie als Schutz der Gesamtkonstruktion. Oben sorgt ein härteres Einzelstück vom Typ MC150EUMH für Platzersparnis sowie sichere Verzögerung des Schlittens.
