Einsatzbeispiele

Not-Stopp-Systeme für Fahrsimulatoren

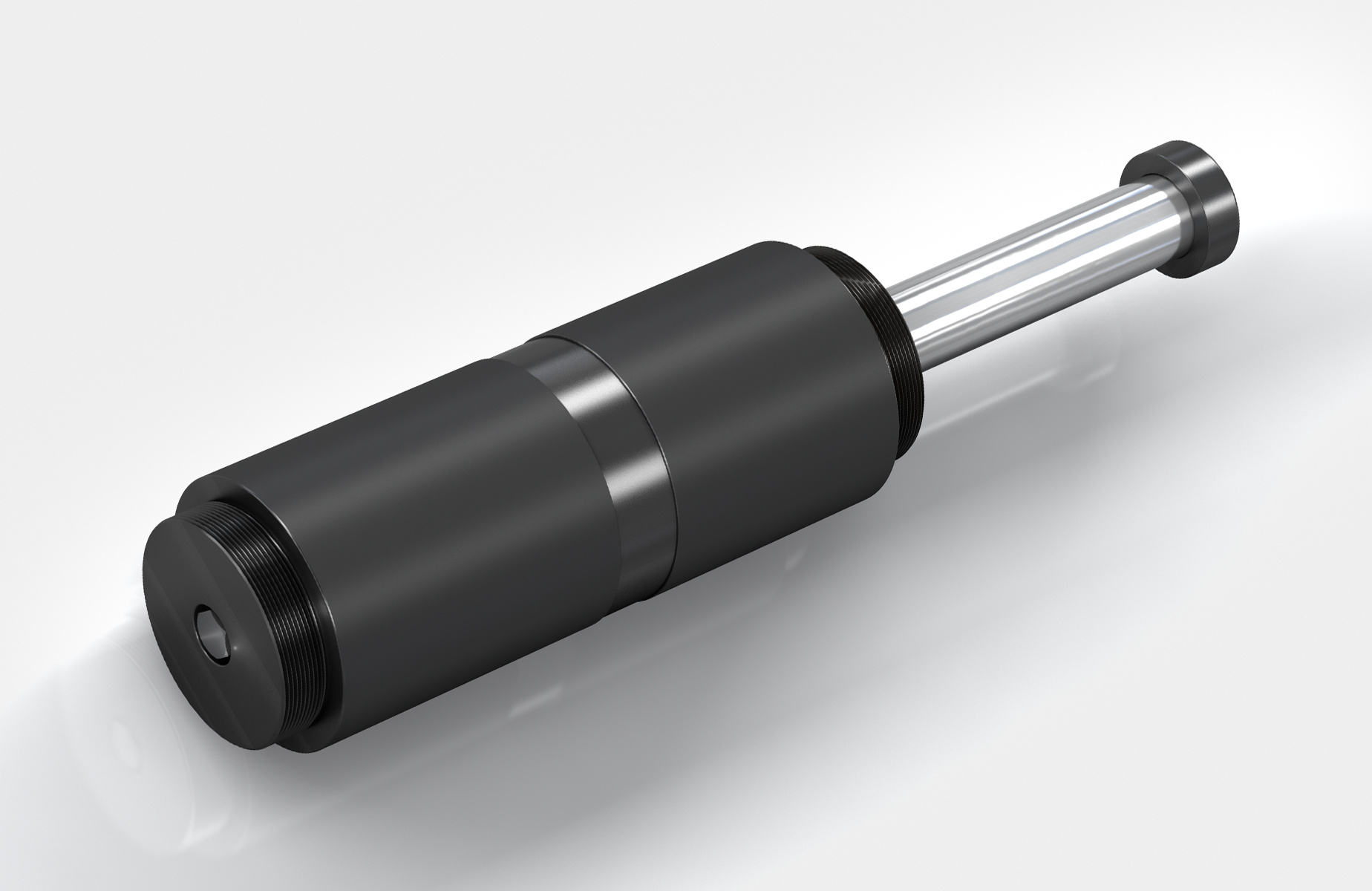

Sicherheitsstoßdämpfer SDH38 bis SDH63

ACE Sicherheitsstoßdämpfer schützen Endlagen in zwei Achsen eines Fahrsimulators Copyright: Bosch Rexroth B. V., 5281 RV Boxtel, Niederlande und Universität Stuttgart - FKFS, 70569 Stuttgart, Deutschland

Zum Produkt-Shop

Sonstige

Prüfstände, Linearschlitten, Luft- und Raumfahrt, Krananlagen, Schwerlastanwendungen

Im Falle eines Falles sorgen ACE Sicherheitsstoßdämpfer in Fahrsimulationskapseln für den Schutz von Mensch und Maschine

Es galt, eine Fahrsimulationskapsel an zwei ihrer insgesamt acht Achsen zu schützen. Die Anforderungen an einen möglichen Not-Stopper waren hoch, denn es war klar, dass dessen Versagen zu massiven Schäden an der Komplett-Konstruktion wie auch an der Kapsel führen würde. Selbst Gesundheitsschäden der Probanden waren nicht auszuschließen und das bei unterschiedlichsten zu berücksichtigenden Masse-Geschwindigkeits-Kombinationen. Zwei Sicherheitsstoßdämpfer aus der ACE Produktfamilie SDH38 bis SDH63 nehmen nun zerstörerische Kräfte, z. B. bei Stromausfällen, sicher auf und schließen hohe Risiken aus.

Kleinstoßdämpfer - MC150 bis MC600

Bremskomponenten für Schwenkfahnen Bei einem Fahrsicherheitstraining simulieren Schwenkfahnen plötzlich auftauchende Hindernisse. Reagiert der Fahrer zu langsam, schwenken die Fahnen genauso schnell zurück, um Schäden am Fahrzeug zu vermeiden. Um die Endlagen dieses Sicherheitssystems beim Auf- und Zuklappen zu schützen, sind ACE Kleinstoßdämpfer aus der Produktfamilie MC150 bis MC225 verbaut. In diesem Fall kommen sie mit einer speziellen Bolzenvorlagerung zum Einsatz. Diese verbessert unter anderem das Aufnehmen von Seitenkräften der Stoßdämpfer wie hier beim Auf- und Zuschwenken.

Industriestoßdämpfer - MC33 bis MC64

Öffnungs- und Schließsystem für schwere Absperrgitter Bei der Amsterdamer Metro sind MAGNUM Industriestoßdämpfer MC64150 von ACE Bestandteil des Sicherheitskonzepts. Im Gegensatz zu früheren Lösungen sichern sie schnelles Öffnen und Abbremsen eines fünf Tonnen schweren Absperrgitters, das am Ende eines Fluchtwegs liegt. Im konkreten Fall können in den Endlagen der Konstruktion 5.100 Nm pro Hub und Stoßdämpfer an Energie abgebaut und maximal bis zu 63.700 kg an effektiver Masse aufgenommen werden. Auch die Aufprallgeschwindigkeit von ca. 1,8 m/s und ein ungewöhnlicher Aufprallwinkel des Ausstiegsgitters stellen die ACE Lösung vor keine Schwierigkeiten.

Industriestoßdämpfer - MA/ML33 bis MA/ML64

Dreh- und Schwenksysteme für Großteleskope ACE Industriestoßdämpfer bieten Sicherheitsreserven beim Schwenken und Abbremsen eines Großteleskops. Das optische System dieses Teleskops für Spezialobservationen ist in zwei Raumkoordinaten beweglich. Die 15.000 kg schwere Konstruktion für die Aufnahme des Teleskops besteht aus einem Drehtisch mit Antrieben und zwei gelagerten Radscheiben. Sie ermöglichen eine Drehung um ± 90° von Horizont zu Horizont. Um das Teleskop bei Überfahrung der jeweiligen Schwenkbereiche zu sichern, werden Industriestoßdämpfer ML3325 von ACE als Bremselemente eingesetzt. Falls das Teleskop einmal unbeabsichtigt über den erlaubten Schwenkbereich hinausfährt, dämpfen sie das wertvolle Fernrohr sicher ab.

Strukturdämpfer - TUBUS TR

Transportschutz für Elektronik-Racks und Cases Hochwertige Audio- und Videotechnik wird beim Transport im wahrsten Sinne des Wortes oft genug auf LKW umgeschlagen. Damit keine Schäden am hochwertigen Equipment entstehen und die Arbeit an jedem Ort auf der Welt sofort starten kann, bedarf es gut gedämpfter Transportkisten. Um gerade die schädlichen vertikalen Impulse durch Stöße und Fallen zu eliminieren, setzt die Videoproduktionsfirma auf radial dämpfende TUBUS TR67-40 Strukturdämpfer. Ihre radiale Beanspruchung ermöglicht sehr lange und weiche Bremsvorgänge, die selbst beim Herunterfallen der Kisten die zerstörerischen Massenkräfte vom Equipment fernhalten.

Industriestoßdämpfer - MA/ML33 bis MA/ML64

Aufprallschutz für Unfallsimulatoren Das Polizeipräsidium Mittelhessen hat mit Hilfe der ACE Stoßdämpfer GmbH einen Unfallsimulator entwickelt, um die Gurtanlegequote im Straßenverkehr deutlich zu erhöhen. Der transportable Simulator zeigt eindrucksvoll, dass kleinste Aufprallgeschwindigkeiten auch angeschnallt zu enormen Kräften führen und ohne Gurt ernste Verletzungen drohen. Um bei unterschiedlichen Geschwindigkeiten und bewegten Massen die Simulatorpassagiere und die Endlagen der Konstruktion zu schützen, kommen die einstellbaren Industriestoßdämpfer MA64150 von ACE zum Einsatz. Dies ist der größte einstellbare Dämpfer aus der MAGNUM Produktfamilie MA33 bis MA64. Stärkere Sonderanfertigungen sind jederzeit möglich.

Sicherheitsstoßdämpfer - SDH38 bis SDH63

Aufprallschutz für Testsysteme von Transportgondeln Um effizient vor Steinschlägen zu schützen, wird ein Fangnetz unter realitätsnahen Bedingungen auf Herz und Nieren geprüft. Für die hohe Langlebigkeit des Testaufbaus sorgen die groß dimensionierten Sicherheitsstoßdämpfer aus der ACE Produktfamilie SDH38 bis SDH63 mit zusätzlichen Crashhülsen. Diese Modelle bieten die erforderlichen Reserven bei der Energieabsorption, gerade hinsichtlich der Stützkräfte, die bei der sehr hohen Aufprallgeschwindigkeit einer Steinwurf-Transportgondel zu berücksichtigen sind.

Sicherheitsdämpfer - TUBUS TC und TC-S

Not-Stopp-Systeme für Bewegungsplattformen von Fahrzeug-Cockpits Egal, ob für Flugzeugcockpits, Eisenbahnführerstände oder PKWs: das Bewegungsprinzip von Plattformen für Simulatoren ist immer gleich. Um die x-, y- und z-Achsen mit ihren unterschiedlichen Anforderungen in den Endlagen zu schützen, kommen TA Strukturdämpfer sowie TC und TC-S Sicherheitsdämpfer aus dem Hause ACE zum Einsatz. Die kostengünstigen Notstopper sichern z. B. die Konstruktion bei einem Stromausfall. Aus dem breiten TUBUS-Portfolio kommen in diesem Fall Typen der TA-Familie für degressive Kennlinien in Frage und die für Krananlagen und Kraftaufnahmen bis 978.000 N entwickelte TC-Produktfamilie.
