TYPEN	Bremsmoment Nm	Bremsrichtung
FDT-47	2,0 +/- 0,3	beidseitig
FDT-57	4,7 +/- 0,5	beidseitig
FDT-63	6,7 +/- 0,7	beidseitig
FDT-70	8,7 +/- 0,8	beidseitig

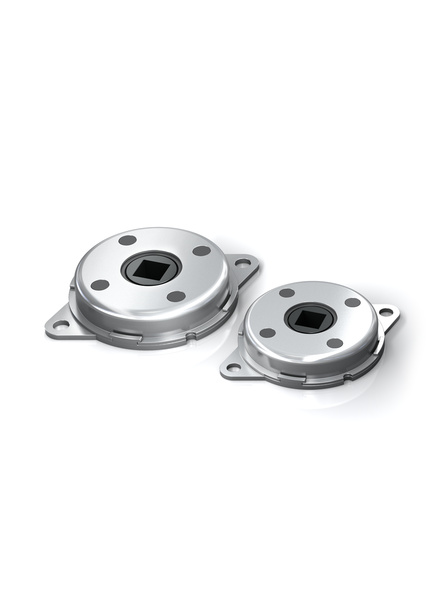

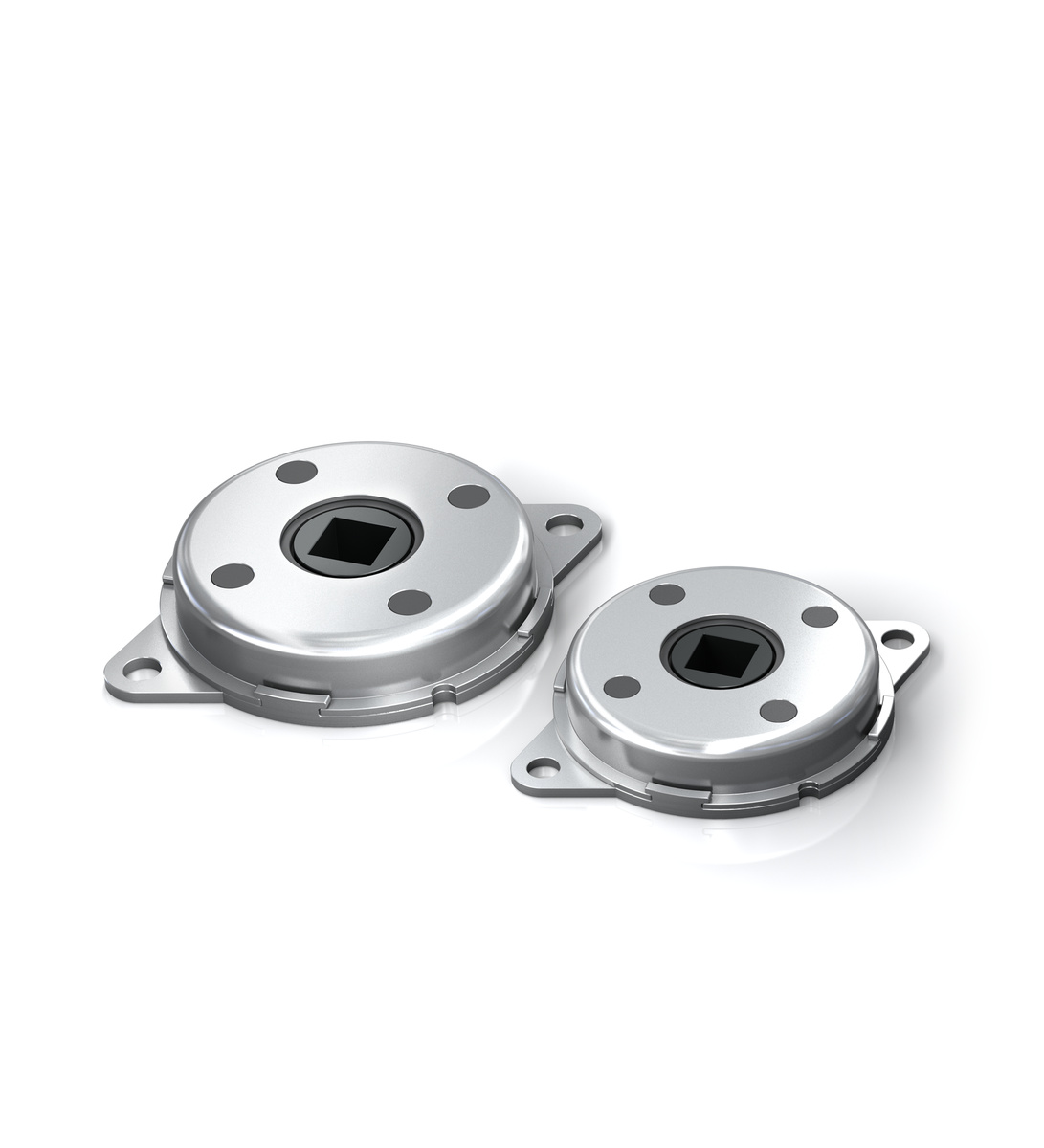

Rotationsbremsen
FDT

Die flache Tellerbremse für beidseitiges Dämpfen

Kontinuierlich drehend
Bremsmoment 2 Nm bis 8,7 Nm

Die Bremsrichtung der flach aufbauenden ACE Rotationsbremse FDT mit robustem Stahlgehäuse ist beidseitig drehend. Sie kann direkt im Drehpunkt der Vierkantaufnahme bremsen. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

Technische Daten

Bremsmoment 2 Nm bis 8,7 Nm

Bremsrichtung beidseitig

Baugröße Ø 47 mm bis 70 mm

Drehzahl max. 50 U/min.

Laufleistung 50.000 Zyklen (1 Zyklus = 360° links, 360° rechts), danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich -10 °C bis +60 °C

Material Außenkörper: Stahl; Aufnahmeschaft: Nylon

Einbaulage beliebig

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar.

Einsatzbeispiele

Rotationsbremsen - FDT

Öffnungs- und Schließmechanismen für Maschinenschutzhauben

Damit an Selbstbedienungstheken Verletzungen an Brotschneidemaschinen auszuschließen sind, startet der automatische Brotschneidevorgang erst, wenn die Klappe der modernen Maschine geschlossen ist. Um die Bedienung zu vereinfachen und damit die Akz...

Rotationsbremsen - FDT

Lenkungsstabilisierung für Rodelschlitten und Sportgefährte

In einem innovativen Rodelgefährt namens Pistenbock-Cross kommen Rotationsbremsen von ACE zum Einsatz. Sie helfen, unerwartete Lenkeinschläge wirksam zu dämpfen und den Lenkverlauf insgesamt zugunsten von Fahrkomfort und Sicherheit zu glätten. Zwe...

Anwendungsbereiche

Möbelindustrie
Sportgeräte
Linearschlitten
Pneumatikzylinder
Handhabungsmodule
Maschinen und Anlagen
Stapelanlagen
elektromechanische Antriebe
Förderanlagen
Dockanlagen im Schiffsbau
