Rotationsbremsen
FRT-E2

Klein und leicht, für feinstes Abbremsen

Kontinuierlich drehend
Bremsmoment 0,1 Ncm bis 0,4 Ncm

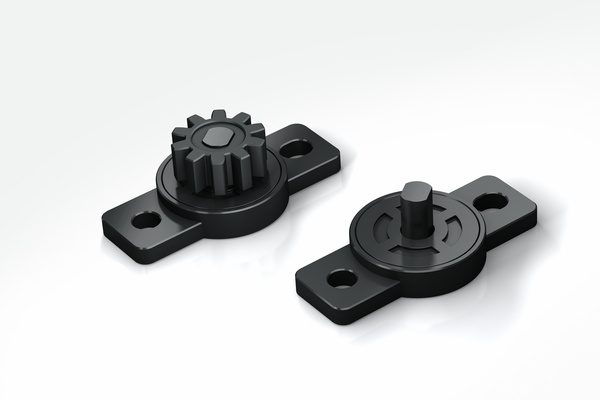

Die Bremsrichtung der kleinsten ACE Rotationsbremsen FRT-E2 mit Kunststoffgehäuse ist beidseitig drehend. Sie können direkt im Drehpunkt oder linear über Zahnrad und Zahnstange bremsen. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

Technische Daten

Bremsmoment 0,1 Ncm bis 0,4 Ncm

Bremsrichtung beidseitig

Baugröße Ø 10 mm

Drehzahl max. 50 U/min.

Laufleistung 50.000 Zyklen (1 Zyklus = 360° links, 360° rechts), danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich 0 °C bis 50 °C

Eingriffswinkel 20°

Material Außenkörper, Welle, Zahnrad: Kunststoff

Einbaulage beliebig

Verzahnung Evolvente

Wälzkreisdurchmesser 6 mm

Zähnezahl 10

Zahnmodul 0,6

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar. Zu den Rotationsbremsen mit Zahnrad sind Zahnstangen (Module 0.5 bis 1.0) aus Kunststoff erhältlich.
