Rotationsbremsen

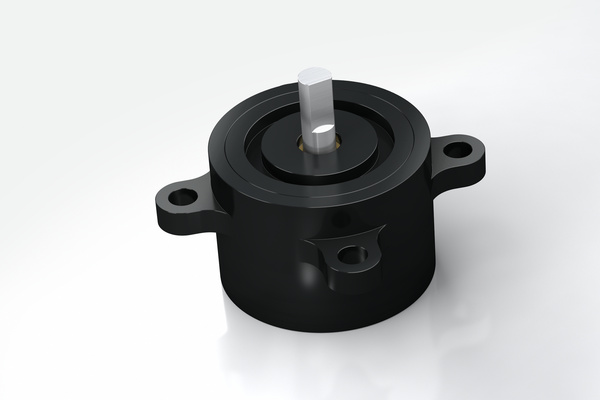

FRT-F2/K2 und FRN-F2/K2

Für starke Lebenszeitverlängerung

Kontinuierlich drehend
Bremsmoment 200 Ncm bis 400 Ncm

Die Bremsrichtung von FRT-F2/K2 und FRN-F2/K2 ist entweder rechts, links oder beidseitig drehend. Bei einem Bremsmoment von bis zu 400 Ncm kommt diese Produktfamilie auch mit schwereren Bauteilen zurecht. Diese ACE Rotationsbremsen können direkt im Drehpunkt oder linear über Zahnrad und Zahnstange bremsen. Sie sind wartungsfrei und einbaufertig.

Technische Daten

Bremsmoment 200 Ncm bis 400 Ncm

Bremsrichtung beidseitig, rechts oder links

Baugröße Ø 40 mm

Drehzahl max. 50 U/min.

Laufleistung 50.000 Zyklen (1 Zyklus = 360° links, 360° rechts), danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich 0 °C bis 50 °C

Material Außenkörper: Kunststoff; Welle: Stahl

Einbaulage beliebig

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar.

Einsatzbeispiele

Rotationsbremsen - FRT-F2/K2 und FRN-F2/K2

Schwenksysteme für Maschinentastaturen

ACE Rotationsbremsen schützen die Tastatur. Um die Maschinentastatur langfristig vor den rauen Bedingungen im Anlagenbetrieb sowie unbefugtem Zugriff zu schützen, wurde sie auf einer schwenk- und verschließbaren Aufnahme installiert. Die an der Sc...

Anwendungsbereiche

Möbelindustrie
Sportgeräte
Linearschlitten
Pneumatikzylinder
Handhabungsmodule
Maschinen und Anlagen
Stapelanlagen
elektromechanische Antriebe
Förderanlagen
Dockanlagen im Schiffsbau
