TYPEN	Bremsmoment Ncm	Bremsrichtung
FYN-N1-L103	100	links
FYN-N1-L203	200	links
FYN-N1-L253	250	links
FYN-N1-L303	300	links

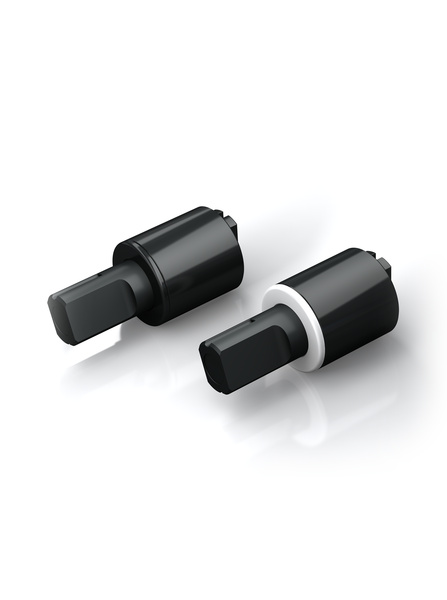

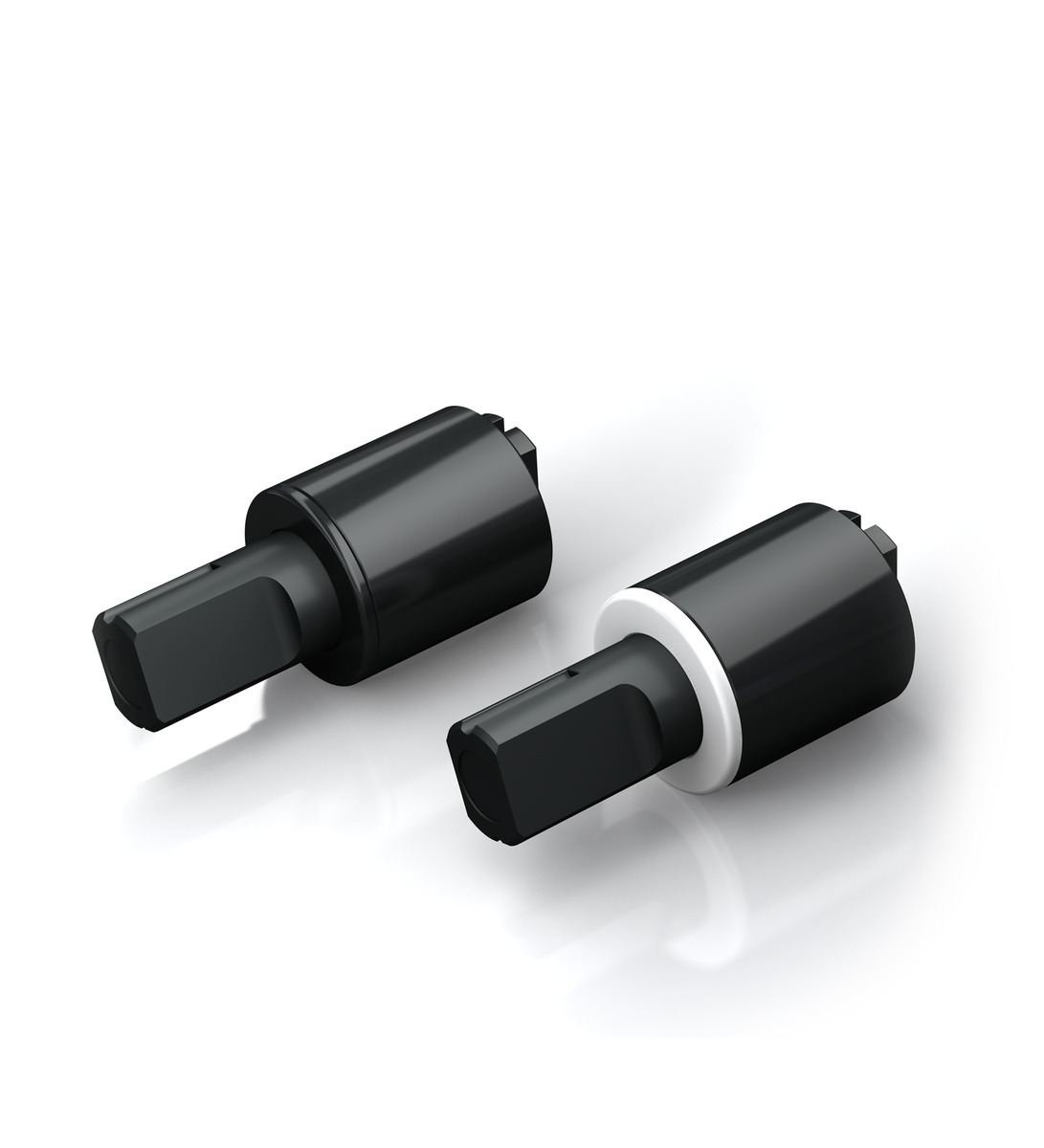

Rotationsbremsen
FYN-N1-L

Kleine Durchmesser, große Bremsmomente

Begrenzter Drehwinkel
Bremsmoment 100 Ncm bis 300 Ncm

Die Bremsrichtung der Rotationsbremse FYN-N1 kann entweder rechts oder links drehend sein. Die Bremsen können direkt im Drehpunkt montiert werden. Bei der jeweiligen Umkehrbewegung der einseitig bremsenden Ausführungen entsteht je nach Baugröße ein gewisses Rückdreh-Bremsmoment. Unterscheidung der Dämpfungsrichtung durch farbige Endkappe. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

Technische Daten

Bremsmoment 100 Ncm bis 300 Ncm

Bremsrichtung links

Baugröße Ø 20 mm

Laufleistung 50.000 Zyklen, danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich -5 °C bis +50 °C

Material Außenkörper, Welle: Kunststoff

Einbaulage beliebig

Drehwinkel max. 110°

Hinweis

Drehrichtungsangabe: rechtsdrehend = Uhrzeigersinn (je nach Ausführung, von oben auf das Wellenende oder die Aufnahme gesehen). Zu Beginn einer Bewegung kann ein Spiel von ca. 5° auftreten.

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar.
