TYPEN	Bremsmoment Ncm	Bremsrichtung
FYN-U1-L203	200	links
FYN-U1-L253	250	links
FYN-U1-L303	300	links

Rotationsbremsen

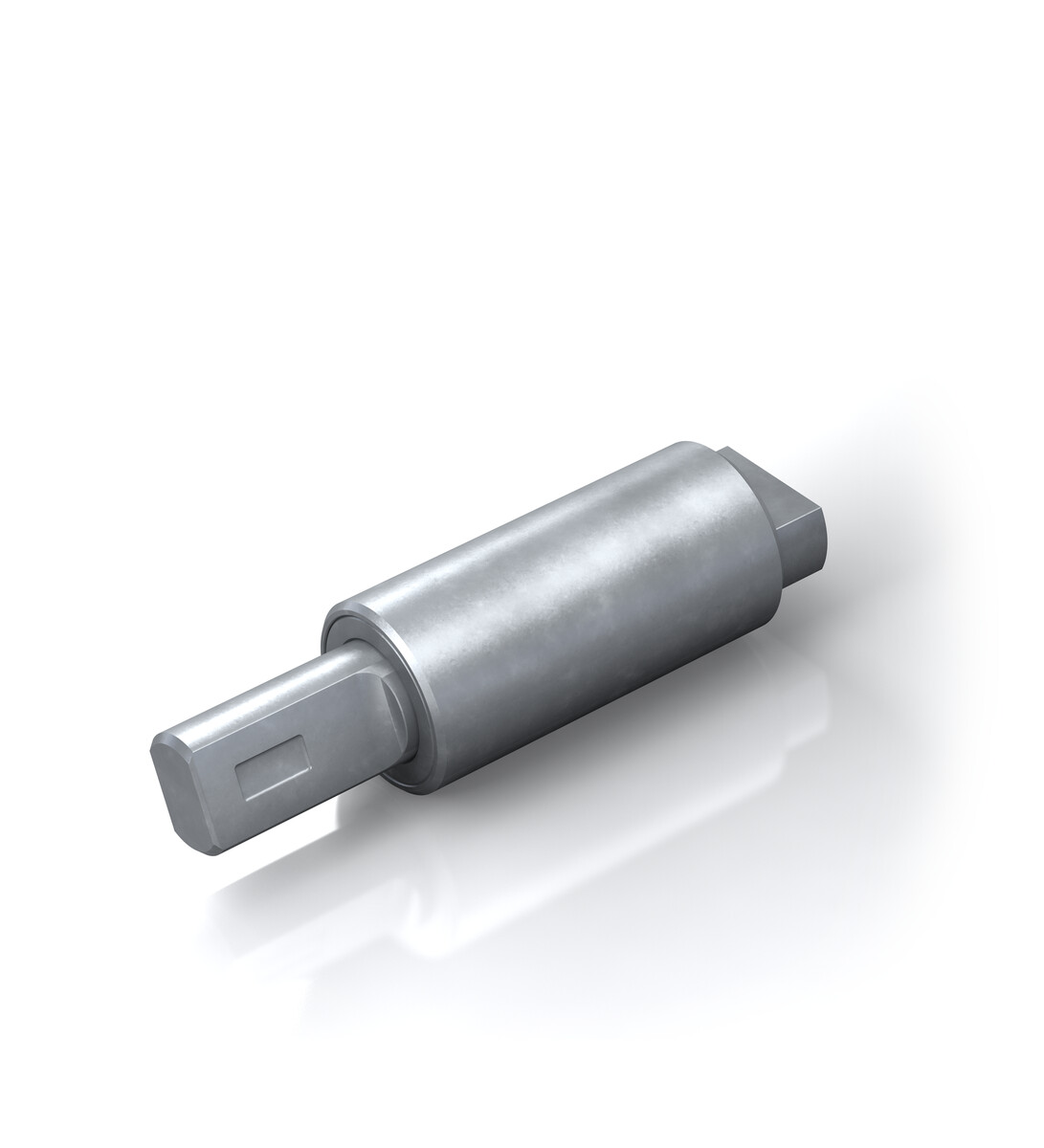

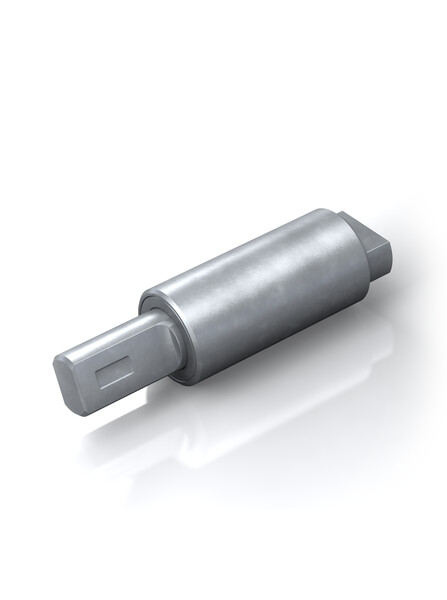

FYN-U1-L

Klein, stark und besonders robust

Begrenzter Drehwinkel
Bremsmoment 200 Ncm bis 300 Ncm

Die Bremsrichtung der Rotationsbremse FYN-U1 kann entweder rechts oder links drehend sein. Die Bremsen können direkt im Drehpunkt montiert werden. Das Gehäuse besteht aus besonders robustem Zink-Druckguss. Bei der jeweiligen Umkehrbewegung der einseitig bremsenden Ausführungen entsteht je nach Baugröße ein gewisses Rückdreh-Bremsmoment. ACE Rotationsbremsen sind wartungsfrei und einbaufertig.

Technische Daten

Bremsmoment 200 Ncm bis 300 Ncm

Bremsrichtung links

Baugröße Ø 16 mm

Laufleistung 50.000 Zyklen, danach noch mindestens 80 % des ursprünglichen Bremsmomentes. Laufleistung je nach Anwendung auch deutlich höher oder niedriger.

Zulässiger Temperaturbereich -5 °C bis +50 °C

Material Außenkörper, Welle: Zink-Druckguss

Einbaulage beliebig

Drehwinkel max. 115°

Hinweis

Drehrichtungsangabe: rechtsdrehend = Uhrzeigersinn (je nach Ausführung, von oben auf das Wellenende oder die Aufnahme gesehen). Zu Beginn einer Bewegung kann ein Spiel von ca. 5° auftreten.

Montagehinweis

Über die Welle dürfen keine axialen oder radialen Kräfte eingeleitet werden.

Sicherheitshinweis

Rotationsbremsen nicht als Lagerung nutzen. Externe Führung oder Lagerung vorsehen.

Auf Anfrage

Spezielle Bauformen lieferbar.

Einsatzbeispiele

Rotationsbremsen - FYN-U1

Öffnungs- und Schließmechanismen für Klapptüren an Möbeln

Ein angehender Meister hat für seine Tischlerprüfung ein Fernseh-/Barmöbel erstellt, bei dem der Barbereich mit einer um 90° drehbaren Barklappe versehen ist. ACE Rotationsbremsen aus der Produktfamilie FYN-U1 gestalten einerseits das Öffnen und S...

Anwendungsbereiche

Möbelindustrie
Sportgeräte
Linearschlitten
Pneumatikzylinder
Handhabungsmodule
Maschinen und Anlagen
Stapelanlagen
elektromechanische Antriebe
Förderanlagen
Dockanlagen im Schiffsbau

Die TUBUS TR eignen sich als Endlagendämpfung in Linearachsen, im Werkzeugbau und in Werkzeugmaschinen, in Hydraulik- und Pneumatikgeräten, Handlinggeräten und weiteren Anwendungen.
