TYPEN	Energieaufnahme Nm/Hub	Hub mm	Dynamische Kraftaufnahme min. N	Dynamische Kraftaufnahme max. N
VS-BXLR6-150-FA	6.000	150	25.000	50.000
VS-BXLR12-150-FA	12.000	150	66.000	100.000
VS-BXLR25-200-FA	25.000	200	95.000	150.000
VS-BXLR50-275-FA	50.000	275	118.000	230.000

Viskoelastische Stoßdämpfer
VS-BXLR-FA Flansch Rückseite

Einfaches Design – hohe Zuverlässigkeit

Energieaufnahme 6.000 Nm/Hub bis 50.000 Nm/Hub
Hub 150 mm bis 275 mm

Die selbsteinstellenden, viskoelastischen Stoßdämpfer sind nach dem Prinzip der hydrostatischen Kompression konzipiert, in der die Funktionen eines Stoßdämpfers sowie einer Rückstellfeder vereint sind. Die Vorteile dieser Baureihe sind hohe Dämpfungskoeffizienten, geringe Empfindlichkeiten gegenüber Temperaturschwankungen sowie erhöhte Sicherheiten durch die integrierte statische Vorspannung.

Viskoelastische Stoßdämpfer werden in einer Vielzahl von Anwendungen in der Schwerindustrie eingesetzt. Beispiele hierfür sind: Materialtransporte, Walzwerke, Militär, Verkehrswasserbau und die Papierindustrie.

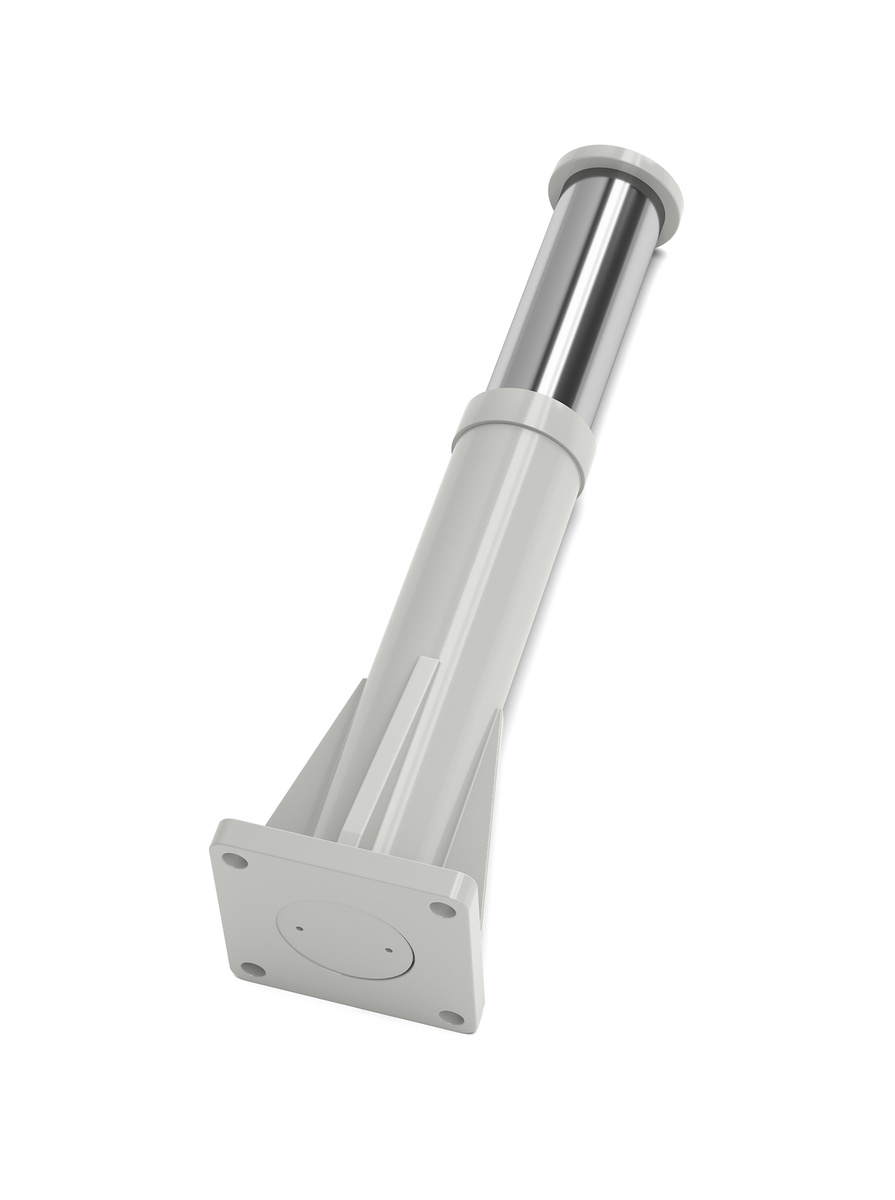

ACE Stoßdämpfer GmbH - Bild - VS-BXLR-FA Flansch Rückseite

Technische Daten

Energieaufnahme 6.000 Nm/Hub bis 50.000 Nm/Hub

Hub 150 mm bis 275 mm

Dynamische Kraftaufnahme 25.000 N bis 118.000 N

Statische Kraftaufnahme 27.500 N bis 165.000 N

Auffahrgeschwindigkeit 0,5 m/s bis 5 m/s. Abweichende Geschwindigkeiten auf Anfrage.

Zulässiger Temperaturbereich -20 °C bis +50 °C. Abweichende Temperaturbereiche auf Anfrage.

Einbaulage Beliebig

Festanschlag Integriert

Material Außenkörper, Aufprallkopf: Stahl grau lackiert; Kolbenstange: Stahl verzinkt

Dämpfungsmedium Viskoelastisches Fluid

Hinweis

Im Schleichgang kann der Dämpfer eingefahren werden. Es baut sich kein Staudruck auf und es entsteht keine Bremswirkung.

Auf Anfrage

Sonderausführungen
